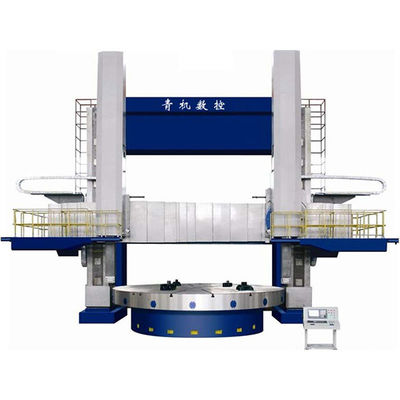

CK5230 CNC dubbelkolom Cnc verticale draaibank 3000mm Siemens 808Dsl Control

MOQ:	Onderhandelbaar
Prijs:	$212,800 (subject to the contract)
Leveringstermijn:	1 jaar

Gedetailleerde informatie

Productbeschrijving

Gedetailleerde informatie

Plaats van herkomst

Zibo, China

Merknaam

Lushen

Certificering

JB/GB

Modelnummer

CK5230

Max. Draaiende Diameter:

Φ3000 mm

Lijstdiameter:

Φ2500 mm

Max. werkstukhoogte:

2000 mm

Max. werkstukgewicht:

Werktafelsnelheid (stadia en bereik):

2 mechanische versnellingen/stapsloze variabele&0,2~45 rpm

Werktuigpostvoersnelheid (type&bereik):

Staploze variabele&0,1-500 mm/min

De snelheid van de snelheid van het werktuig:

2500 mm/min

Maximaal gereedschapspostverkeer (X-as):

-50 tot +1900 mm

Verticale beweging van de ram (Z-as):

1000 mm

Ram-afmetingen:

200×255 mm

Vermogen van de scherskracht op de linker werktuigstaaf:

35 kN (CNC gecontroleerd)

Vermogen van het rechter werktuig om te snijden:

40 kN (conventionele)

Maximale totale snijkracht op de werktafel:

85 kNm

Bewerkingshoek van de conventionele werktuigpost:

Maximaal verplaatsbaar spoor:

1500 mm

Versnellingssnelheid:

350 mm/min

Kracht van de motor voor het opheffen van de kruisband:

7,5 kW

Servomotorkoppel van voersysteem (horizontaal en verticaal):

20.5 Nm

Hoofdmotorvermogen (AC-variabele frequentiedruk):

55 kW

Approximatief gewicht van de machine:

43 ton

Afmetingen van de machine (L × W × H):

7200 × 5200 × 5800 mm

Positioneringsnauwkeurigheid:

≤ 0,1/1000 mm

Herhaling van de positie-nauwkeurigheid:

≤ 0,02/1000 mm

Platte oppervlakte van tafel:

0.03 mm/1000 mm (met een extra tolerantie van 0,01 mm per toename van de diameter van 1000 mm)

Uitgang van de tafel (axial):

0.02 mm/1000 mm (met een extra tolerantie van 0,01 mm per toename van de diameter van 1000 mm)

Tabel Radiële afvoer:

0.02 mm/1000 mm (met een extra tolerantie van 0,01 mm per toename van de diameter van 1000 mm)

Parallelisme van de horizontale beweging van de werktuigdrager met het tafeloppervlak:

0.03 mm/1000 mm

Perpendiculariteit van de horizontale beweging van de werktuigdrager (links-rechts) op het tafeloppe:

0.03 mm/1000 mm

Perpendiculariteit van de horizontale beweging van de werktuigdrager (voor-achter) op het tafelopper:

0.06 mm/1000 mm

Genauigheid van het cilinderbewerkingsproces:

0.02/300 mm

Bewerkingsnauwkeurigheid van platte oppervlakken:

0.04 mm/1000 mm

Ruwheid van platte/cilindervormige oppervlakken:

Ra1,6 μm

Gecontouriseerde oppervlakken Ruwheid:

Ra3,2 μm

Markeren:

cnc verticale draaibank 3000 mm

twee-kolom CNC-verticale draaibank

Producenten van cnc-verticale draaibank van 3000 mm

Productbeschrijving

CK5230 CNC dubbelkolom verticale draaibank zware 3000 mm draaidiameter Siemens 808Dsl Control

Productoverzicht:

Twee-torentontwerp:Bevat een CNC-torent en een handmatige torent.
Hoog laadvermogen:Kan werkstukken tot 25 ton verwerken.
Hoge precisie:De geavanceerde technologieën zijn bedoeld in de volgende definities:
Efficiënte werking:Continu spindelversnellingsbereik van 0,2 tot 45 t/min.
met een gewicht van niet meer dan 10 kgLinks torent CNC en rechts torent handmatig voor veelzijdig snijden.
Geavanceerd SIEMENS-besturingssysteem:Zorgt voor een nauwkeurige en betrouwbare werking van de machine.

Productbeschrijving:

DeCK5230 CNC verticale draaibankis een geavanceerde werktuigmachine ontwikkeld door onze ingenieurs, die geavanceerde nationale en internationale ontwerptechnieken combineert.deze draaibank is ontworpen voor zware snijwerkzaamheden zoals het draaien van cilindrischeDe CK5230 is uitgerust met twee torens, één CNC en één handleiding, en kan een breed scala aan materialen en werkstukken verwerken, waaronder zwarte metalen.niet-ijzeren metalen, en sommige niet-metalen materialen.

De robuuste structuur van de machine is voorzien van hoge sterkte HT250 gietstukken, terwijl de geleidingsoppervlakken worden gehard tot HB200 of hoger door middel van hoogfrequente blus, waardoor uitstekende slijtvastheid.met een gewicht van niet meer dan 50 kg, is de CK5230 perfect geschikt voor de productie van een enkelstuk en kleine partijen, vooral in industrieën waar de verscheidenheid aan onderdelen groot is.

Productparameters:

Parameter	Specificatie	Parameter	Specificatie
Maximale draaidiameter	Φ3000 mm	Maximaal gereedschapsvervoer (X-as)	-50 ~ 1900 mm
Diameter van de tafel	Φ2500 mm	Verticale beweging van de spindel (Z-as)	1000 mm
Maximale werkstukhoogte	2000 mm	Afmeting van de spindel	200 x 200 mm
Maximaal werkstukgewicht	25 ton	Links torentje snijkracht	35 kN
Spindel snelheidsbereik	0.2 ~ 45 t/min	Kracht voor het snijden van de rechter torent	40 kN
Toolspeedbereik	0.1 ~ 500 mm/min	Totale spindelsnijkracht	85 kNm

Voorzorgsmaatregelen:

Installatie:Zorg ervoor dat de basis voor de installatie goed is voorbereid.
Glijmiddel:Gebruik de aanbevolen oliën en smeer alle bewegende onderdelen regelmatig.
Milieu:Bewaar de machine in een schone, droge omgeving zonder corrosieve stoffen.
Temperatuur:Vermijd gebruik in omgevingen met temperatuurschommelingen van meer dan 40°C.

Scenario's voor producttoepassingen:

Luchtvaart:Precisiebewerking van zware en complexe lucht- en ruimtevaartcomponenten.
Automobilerij:Vervaardiging van onderdelen die hoge precisie en grote werkstukken vereisen, zoals motoronderdelen en transmissiebehuizingen.
Energie:Ideaal voor het bewerken van grote componenten die worden gebruikt in de energiesector, waaronder turbines en zwaar materieel.
Zware machines:Geschikt voor het bewerken van grote onderdelen van industriële machines waarbij hoge snijkrachten en precisie vereist zijn.
De verdediging:Gebruikt in defensie toepassingen voor de productie van zware en precisie componenten.

Tags:

Verticale Cnc-draaimachine,

Verticale draaibank met dubbelkolom,

verticale draaiburken
