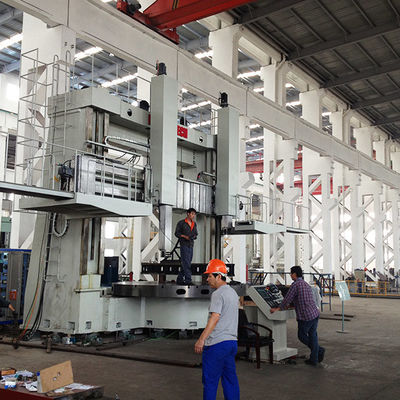

Lushen CK5240 CNC verticale draaibank hoge precisie slimme productiesnelheid 2500mm/min

MOQ:	Onderhandelbaar
Prijs:	$268,800 (subject to the contract)
Leveringstermijn:	1 jaar

Gedetailleerde informatie

Productbeschrijving

Gedetailleerde informatie

Plaats van herkomst

Zibo, China

Merknaam

Lushen

Certificering

JB/GB

Modelnummer

CK5240

Max. Draaiende Diameter:

Φ4000 mm

Lijstdiameter:

Φ3500 mm

Max. werkstukhoogte:

2500 mm

Max. werkstukgewicht:

Werktafelsnelheid (stadia en bereik):

2 mechanische versnellingen/stapsloze variabele&0,2~41rpm

Werktuigpostvoersnelheid (type&bereik):

Staploze variabele&0,1-500 mm/min

De snelheid van de snelheid van het werktuig:

2500 mm/min

Maximaal gereedschapspostverkeer (X-as):

-50 tot +2200 mm

Verticale beweging van de ram (Z-as):

1250 mm

Ram-afmetingen:

240 × 240 mm

Vermogen van de scherskracht op de linker werktuigstaaf:

40 kN (CNC-besturing)

Vermogen van het rechter werktuig om te snijden:

55 kN (conventionele)

Maximale totale snijkracht op de werktafel:

95 kNm

Bewerkingshoek van de conventionele werktuigpost:

Maximaal verplaatsbaar spoor:

2000 mm

Versnellingssnelheid:

320 mm/min

Kracht van de motor voor het opheffen van de kruisband:

7,5 kW

Servomotorkoppel van voersysteem (horizontaal en verticaal):

20.5 Nm

Hoofdmotorvermogen (AC-variabele frequentiedruk):

55 kW

Approximatief gewicht van de machine:

54 ton

Afmetingen van de machine (L × W × H):

9500 × 5800 × 6600 mm

Positioneringsnauwkeurigheid:

≤ 0,1/1000 mm

Herhaling van de positie-nauwkeurigheid:

≤ 0,02/1000 mm

Platte oppervlakte van tafel:

0.03 mm/1000 mm (met een extra tolerantie van 0,01 mm per toename van de diameter van 1000 mm)

Uitgang van de tafel (axial):

0.02 mm/1000 mm (met een extra tolerantie van 0,01 mm per toename van de diameter van 1000 mm)

Tabel Radiële afvoer:

0.02 mm/1000 mm (met een extra tolerantie van 0,01 mm per toename van de diameter van 1000 mm)

Parallelisme van de horizontale beweging van de werktuigdrager met het tafeloppervlak:

0.03 mm/1000 mm

Perpendiculariteit van de horizontale beweging van de werktuigdrager (links-rechts) op het tafeloppe:

0.03 mm/1000 mm

Perpendiculariteit van de horizontale beweging van de werktuigdrager (voor-achter) op het tafelopper:

0.06 mm/1000 mm

Genauigheid van het cilinderbewerkingsproces:

0.02/300 mm

Bewerkingsnauwkeurigheid van platte oppervlakken:

0.04 mm/1000 mm

Ruwheid van platte/cilindervormige oppervlakken:

Ra1,6 μm

Gecontouriseerde oppervlakken Ruwheid:

Ra3,2 μm

Markeren:

Verticale CNC-draaibank met hoge precisie

verticale precisie draaibank

Verticale cnc-draaibank van 2500 mm/min

Productbeschrijving

Zware CK5240 CNC verticale draaibank hoge precisie superieure laadcapaciteit slimme productie

Productoverzicht

met een vermogen van niet meer dan 10 W
Maximale draaidiameter tot 4000 mm en maximaal werkstukgewicht van 40 ton
Uitgerust met hydrostatische leidingen met hoge stijfheid en geavanceerde statische/dynamische stijfheid
Ideaal voor het bewerken van ijzeren, niet-ijzeren en geselecteerde niet-metalen materialen
Ondersteunt ruwe en afwerkende draaiing van cilindrische, conische en vlakke oppervlakken
Geïntegreerde Siemens- of GSK-CNC-systemen met servo-acties voor een soepele en betrouwbare werking
Geschikt voor industrieën zoals energie, zware machines, lucht- en ruimtevaart en defensie

Productbeschrijving

DeVerticale CNC-draaibank van de serie CK5240Het is ontworpen met geavanceerde technologie en een geoptimaliseerd CAD-ontwerp dat mechatronics integreert voor moderne productie.Deze draaibank met dubbele kolommen heeft robuuste structurele onderdelen die het mogelijk maken om ultrazware lasten te verwerken met een uitstekende precisie en stabiliteit.

De werktafel maakt gebruik van een zeer nauwkeurig hydrostatisch lagersysteem en een dubbelversnellingsbak met een 55 kW gelijkstroommotor voor een soepele koppelregeling en stabiele prestaties.en de glijbanen zijn allemaal gemaakt van hoogwaardige, laagspannings gietijzer om een lange levensduur, uitzonderlijke stijfheid en minimale thermische vervorming te garanderen.

Met intelligente CNC-mogelijkheden en onafhankelijke servo-aandrijvingen is de linker werktuigstaaf volledig numeriek bediend, waardoor snelheid en nauwkeurigheid van het bewerken van meerdere assen mogelijk zijn.De machine is geschikt voor staal, legeringen, koperen en aluminium onderdelen die diepe snijdingen en strakke toleranties vereisen.

Belangrijkste technische parameters

Parameter	Waarde	Parameter	Waarde
Max. Draaiende diameter	Φ4000 mm	Max. Werkstukhoogte	3500 mm
Werktafeldiameter	Φ3500 mm	Max. Werkstukgewicht	40 ton
Versnellingsbereik van de werktafel	0.4 ∙ 40 tpm	Max. Werktafelkoppel	200 kNm
Snelvoerpercentage	2000 mm/min	Verlaging van de voertarieven	0.1·500 mm/min
X-as Reizen (gereedschapspost)	-50 tot 2600 mm	Z-as Reis (Ram)	1800 mm
Beam Travel Range	3000 mm	Beam Lifting Speed	320 mm/min
Hoofdmotorvermogen (DC)	55 kW	Gewicht van de machine (ongeveer)	140 ton

Bestuursnotulen

Voldoen aan de basis blauwdruk verstrekt voor de installatie van de machine om de structurele integriteit te waarborgen
Alle verrichtingen met betrekking tot het tillen of vervoeren moeten worden uitgevoerd met behulp van geschikte riggingsmiddelen.
Zorg voor de juiste uitlijning en bevestiging van de dwarsbalk vóór gebruik
De smeersystemen en de hydraulische systemen moeten regelmatig worden gecontroleerd op druk- en stroomconsistentie.
Gebruik altijd de CNC-interface (Siemens of GSK) volgens de verstrekte gebruikershandleiding en veiligheidsprocedures
Onder zware belasting moet de hydrostatische druk worden gecontroleerd om oververhitting van de geleiding te voorkomen.
Uitvoeren van routinematige precisiecontroles en recalibratie om de bewerkingsnauwkeurigheid in de loop van de tijd te behouden

Toepassingsscenario's

Energieproductieapparatuur: Precies draaien van turbineschijven, lagers en behuizingen
Vervaardiging van zware machines: Bewerking van grote versnellingsonderdelen, dragerringen en vliegwielen
Spoorwegen en vervoer: Achsennaven, wielen en remonderdelen
Aerospacecomponenten: Hoogsterke legeringsonderdelen die diep moeten worden gesneden en nauwkeurig moeten worden afgewerkt
Defensieindustrie: Bewerking van onderdelen, hulzen en grote ringen van gepantserde voertuigen
Mijnbouw en metallurgie: Draaien van slijtvaste onderdelen en metalen rollende onderdelen
